Quais são os tipos de montagem do cilindro hidráulico?

Como um atuador importante no sistema hidráulico, ocilindro hidráulicorealiza o movimento alternativo do maquinário convertendo energia hidráulica em energia mecânica. É poderoso e opera sem problemas e, portanto, tem sido amplamente aplicado em muitas indústrias, como máquinas de construção, agricultura e fabricação de automóveis. Para cilindros hidráulicos, a forma de instalá-los é muito importante. Se não forem instalados corretamente, causarão desalinhamento, desgaste excessivo e até falha do sistema. Portanto, escolher o tipo de montagem correto pode ajudar a evitar os problemas acima e garantir o bom funcionamento do cilindro hidráulico.

Os cilindros hidráulicos podem ser montados usando manilha, munhão, montagem em pé, montagem em flange, etc. Cada tipo de montagem tem suas próprias características e aplicabilidade distintas. A seguir, discutiremos especificamente esses tipos de montagem comuns para cilindros hidráulicos.

manilha

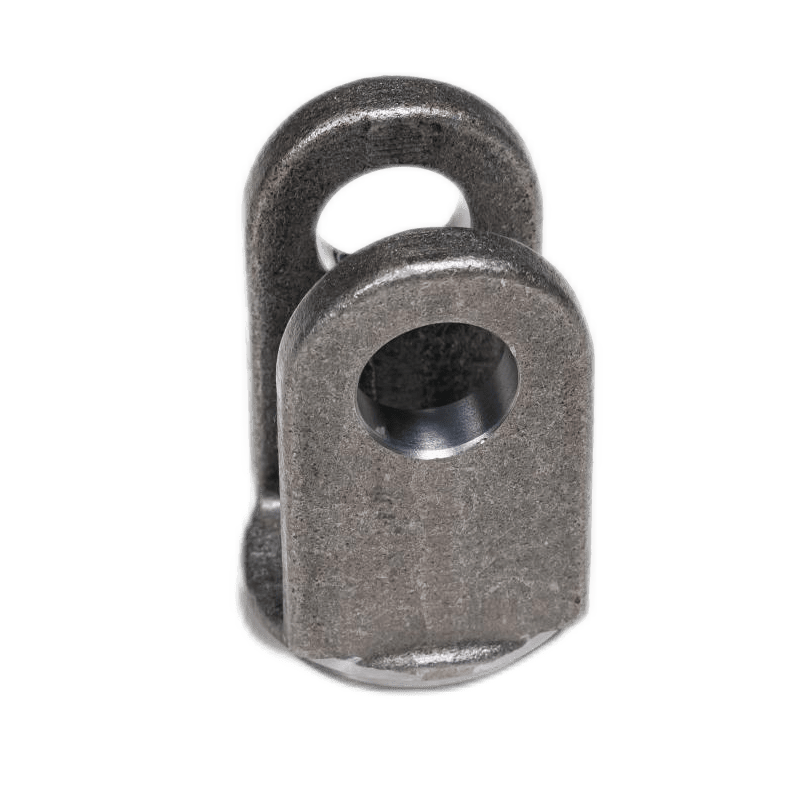

A manilha é uma montagem em forma de “U” soldada na extremidade do cano ou haste. Consegue a suspensão e fixação do cilindro hidráulico através da estrutura em forma de U, permitindo que o cilindro hidráulico balance livremente dentro de uma determinada faixa de ângulo para se adaptar às diferentes necessidades de trabalho. A montagem da manilha é geralmente usada em máquinas móveis e permite movimento rotacional limitado.

Munhão

O munhão  é composto por pinos localizados em ambos os lados do cilindro do cilindro hidráulico e é utilizado para apoiar os cilindros hidráulicos na montagem. O suporte munhão pode ser integrado à maioria dos tipos de suporte de haste. Ele permite que o cilindro hidráulico gire radialmente dentro de um plano, facilitando o movimento rotacional suave. Proporciona maior flexibilidade.

Flange

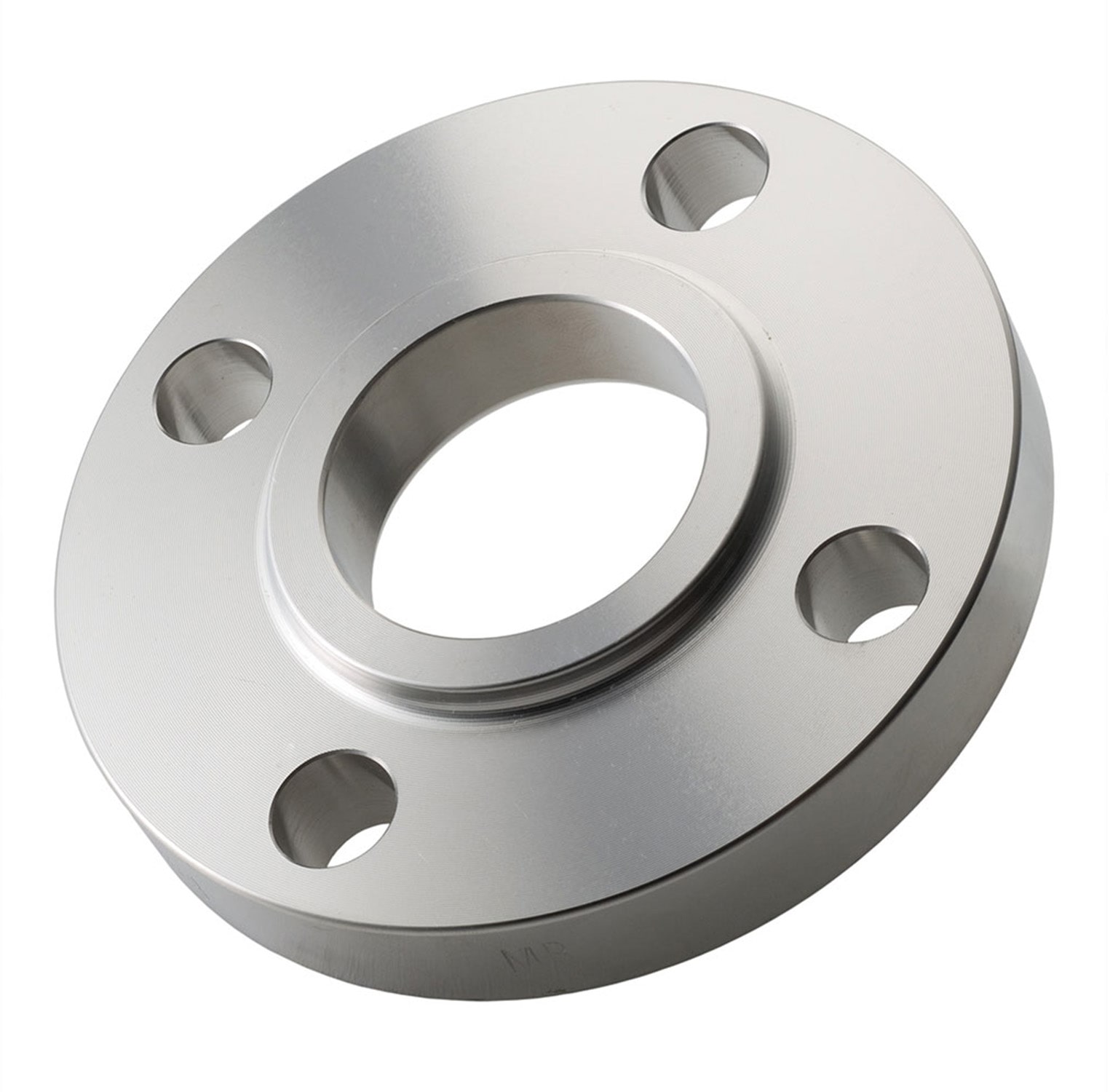

Um flange é um componente que conecta firmemente um cilindro hidráulico a outros equipamentos mecânicos ou tubulações por meio da combinação de placas de flange, parafusos, juntas e outras peças. O flange é fixado com parafusos de alta resistência para garantir a confiabilidade da conexão. Possui alta resistência de conexão e excelente desempenho de vedação, tornando-o adequado para sistemas hidráulicos de grande escala, destacando-se especialmente em ambientes de alta pressão e carga pesada.

Tubo cruzado

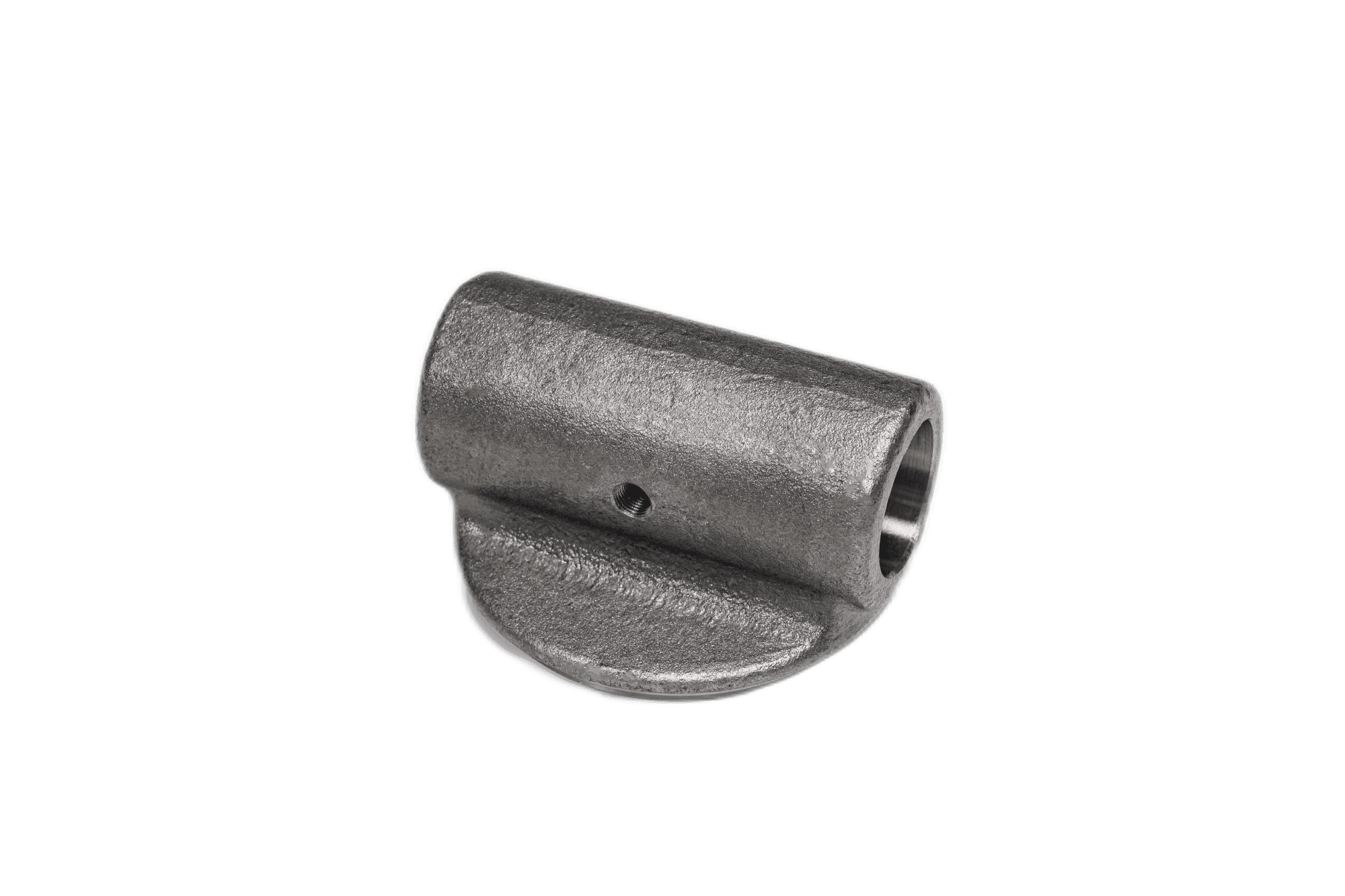

O tubo cruzado é um tubo soldado na extremidade do cano ou haste, que pode conectar o cilindro hidráulico a outros componentes ou equipamentos hidráulicos para formar um sistema hidráulico estável. O design do tubo cruzado torna toda a estrutura do sistema mais compacta, economiza espaço e pode suportar forças de múltiplas direções ao mesmo tempo, tornando-o adequado para ambientes de trabalho complexos.

A escolha do tipo de montagem mais adequado para cilindros hidráulicos requer a consideração de vários aspectos, como tipo de aplicação, direção da carga, espaço de instalação, etc. Em aplicações práticas, o tipo de montagem apropriado deve ser selecionado com base nas condições específicas de aplicação. TOLENG é um fabricante profissional decilindros hidráulicoscom mais de 20 anos de experiência. Estamos dispostos a unir forças com você para escolher a solução hidráulica mais adequada para o seu equipamento.
