Cilindro hidráulico soldado da série ACL padrão
O cilindro hidráulico soldado da série Toleng Standard ACL tem importância significativa em nossos negócios. Nossos sistemas de fabricação e qualidade são criados para oferecer a cada cliente o melhor produto que se adequa aos seus requisitos. A equipe de engenharia interna da Toleng garante que os recursos e materiais escolhidos para todos os cilindros hidráulicos soldados da série ACL padrão representam o design ideal para sua aplicação.
Enviar consulta
Descrição do produto
O cilindro hidráulico soldado da série Standard ACL da série ACL foi projetado para aplicações pesadas, amplamente utilizadas em qualquer setor. Cada cilindro sofre testes rigorosos que excedam os padrões do setor e garante a máxima confiabilidade e desempenho. Nossos cilindros hidráulicos soldados oferecem uma variedade de especificações para atender às demandas específicas dos clientes.
Aplicação de cilindro hidráulico soldado da série ACL padrão
O cilindro hidráulico soldado da série Standard ACL da ACL é criado para aplicações para serviços pesados e é amplamente utilizado em qualquer setor. Oferece desempenho confiável e operação eficiente para a produtividade ideal.
Especificação do cilindro hidráulico soldado da série ACL do ACL
1. Construção: Construção soldada para serviços pesados
2. Pressão de trabalho: 3000 psi
3. Rod End: Ferro dúctil, fêmea rosqueada, ajustável com o parafuso de travamento
4.Piston: Ferro dúctil, para maior durabilidade
5.Tube: aço, aprimorado e precisão acabada
6.GLAND: rosqueado
7.Pin: aço, banhado por zinco
8.Seals: Hallite, Aston, Nok, DZ, etc. Qualidade superior. Personalizável.
9. Paint: preto, verde, vermelho, amarelo, etc. As cores personalizadas estão disponíveis.
2. Pressão de trabalho: 3000 psi
3. Rod End: Ferro dúctil, fêmea rosqueada, ajustável com o parafuso de travamento
4.Piston: Ferro dúctil, para maior durabilidade
5.Tube: aço, aprimorado e precisão acabada
6.GLAND: rosqueado
7.Pin: aço, banhado por zinco
8.Seals: Hallite, Aston, Nok, DZ, etc. Qualidade superior. Personalizável.
9. Paint: preto, verde, vermelho, amarelo, etc. As cores personalizadas estão disponíveis.
Parâmetros técnicos de cilindro hidráulico da série ACL padrão parâmetros técnicos
| PAPEL NÚMERO |
Insider DIÂMETRO |
Fora DIÂMETRO |
*UM | B | C | D | *E | F | G | H | I | J | K | L | HASTE FIO |
HASTE DIÂMETRO |
PORTA |
| Tacl15- | 1,50 " | 2,00 " | 10.25 " | 1,50 " | 0,76 " | 1.62 " | 4,50 " | 1,87 " | 0,87 " | 1,75 " | 2,00 " | 1.62 " | 0,93 " | 1,87 " | 0,875-14UNF | 1,00 " | SAE#6 |
| Tacl20- | 2,00 " | 2,50 " | 10.25 " | 2,00 " | .01 " | 2.12 " | 3,62 " | 2,25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12UNF | 1.12 " | SAE#8 |
| Tacl25- | 2,50 " | 3,00 " | 10.25 " | 2,00 " | .01 " | 2.12 " | 3,62 " | 2,25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12UNF | 1,25 " | SAE#8 |
| Acad3- | 3,00 " | 3,50 " | 10.25 " | 2,00 " | .01 " | 1,87 " | 3,62 " | 2,25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0,87 " | 2.18 " | 1.250-12Unf | 1,50 " | SAE#8 |
| Tacl35- | 3,50 " | 4,00 " | 10.25 " | 2,00 " | .01 " | 1,87 " | 3,62 " | 2,50 " | 1.12 " | 2.62 " | 2,75 " | 2.12 " | 0,93 " | 2.18 " | 1.500-12UNF | 1,75 " | SAE#8 |
| Tacl40- | 4,00 " | 4,50 " | 12.25 " | 2,25 " | .01 " | 1,75 " | 3,62 " | 2,50 " | 1.12 " | 2.62 " | 2,75 " | 2.12 " | 1,00 " | 2.18 " | 1.500-12UNF | 2,00 " | SAE#8 |
| *Para 8,00 "AVC:*a = 12,25" | |||||||||||||||||
| *Para 8,00 "AVC:*e = 6,50" (1,50 "furo) e = 5,62" (2,00 "a 4,00" furo) | |||||||||||||||||
| Faixa de temperatura de vedação: -30 ℃/+100 ℃ (-22f/+212f) | |||||||||||||||||
| Velocidade máxima de vedação: 3 pés/s | |||||||||||||||||
| Pressão de trabalho máxima retraída = 3000 psi | |||||||||||||||||
| Dimensões *a e *e são para referências apenas como clevis é ajustável | |||||||||||||||||
| Cilindro feminino ajustável | |||||||
| Número da peça | HASTE DIÂMETRO |
Furo e derrame | Dimensões | Tamanho da porta | ALFINETE TAMANHO |
PESO (Lbs) |
|
| Retraído | Estendido | ||||||
| Através de 304 | 1 " | 1,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Através de 3066 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Agriculture3008 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1,5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Agriculture3010 | 1.5 “x10” | 20-1/4 " | 30-1/4 " | 13 | |||
| Agriculture3012 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Agriculture3014 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Agriculture3016 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Agriculture3018 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Agriculture3020 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Agriculture3024 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Agriculture3028 | 1,5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Agriculture3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Agriculture3032 | 1,5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Agriculture3034 | 1,5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Agriculture3036 | 1,5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| ACCIL30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| ACCIL30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Agriculture30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 “x10” | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Acad3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| Acad3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| Acad3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| Acad3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| Acad3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Cilindro feminino ajustável | |||||||
| Número da peça | HASTE DIÂMETRO |
Furo & AVC |
Dimensões | Tamanho da porta | ALFINETE TAMANHO |
PESO (Lbs) |
|
| Retraído | Estendido | ||||||
| Agriculture303504 | 1-1/4 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Agriculture303506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Agriculture30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30-2508ASAE | 2,5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Agriculture3010 | 2.5 “x10” | 20-1/4 " | 30-1/4 " | 24 | |||
| Agriculture3012 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Agriculture3014 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| ACCIL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| ACCIL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Agriculture3020 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Agriculture3024 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Agriculture3028 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Agriculture3030 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accrecy3032 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| ACCIL30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| ACCIL30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Agriculture3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Agriculture3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Agriculture3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3 “x10” | 20-1/4 " | 30-1/4 " | 31 | |||
| Acad3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Acad3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Acad3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Acad3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Acad3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Acad3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Acad3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Acad3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Acad3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Acad3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Cilindro feminino ajustável | |||||||
| Número da peça | HASTE DIÂMETRO |
Furo e derrame | Dimenias | Tamanho da porta | ALFINETE TAMANHO |
Peso (libras) | |
| Retraído | Estendido | ||||||
| Agriculture3-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Agriculture3-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Agriculture3-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3,5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Agriculture3-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Agriculture3-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Agriculture3-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Agriculture3-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Agriculture3-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Agriculture3-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Agriculture3-35524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Agriculture3-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Agriculture3-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Agriculture3-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Agriculture3-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Agriculture3-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| ACCIL3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Acad3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Acad3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| ACCIL3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| ACCIL3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Agriculture3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Acad3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Agriculture3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||

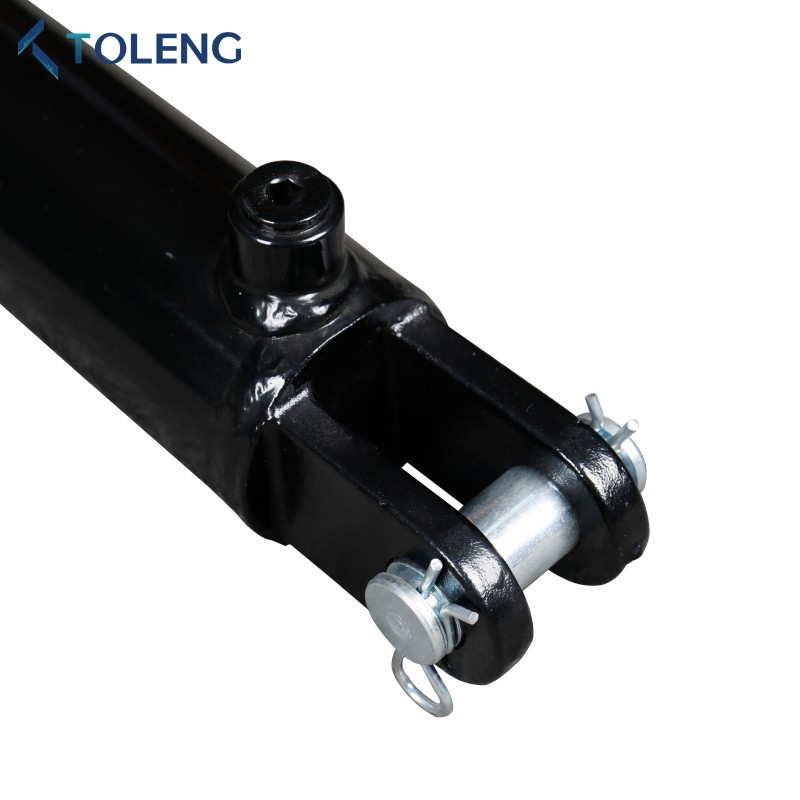

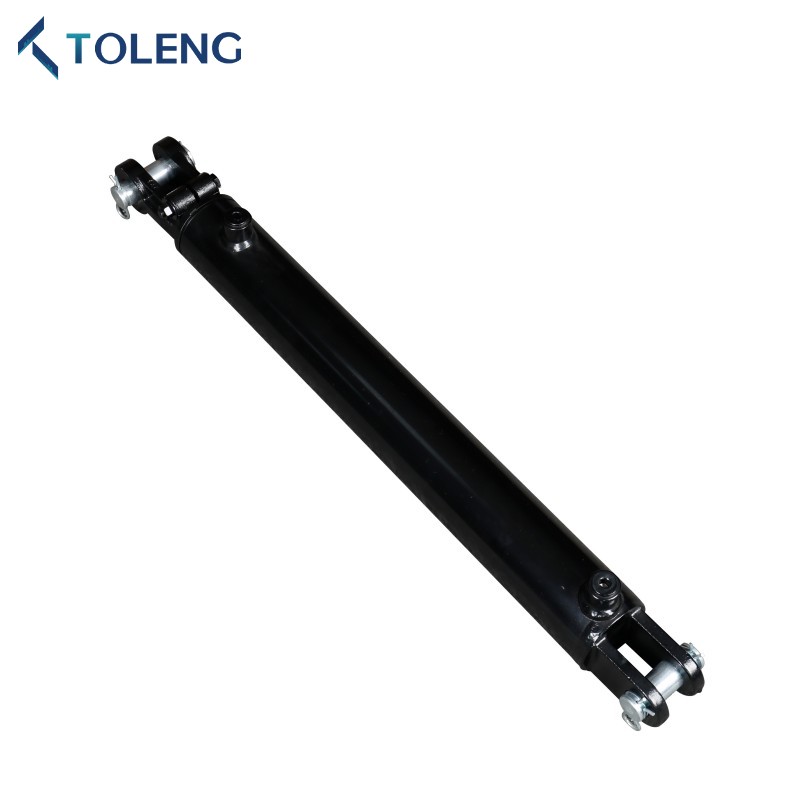

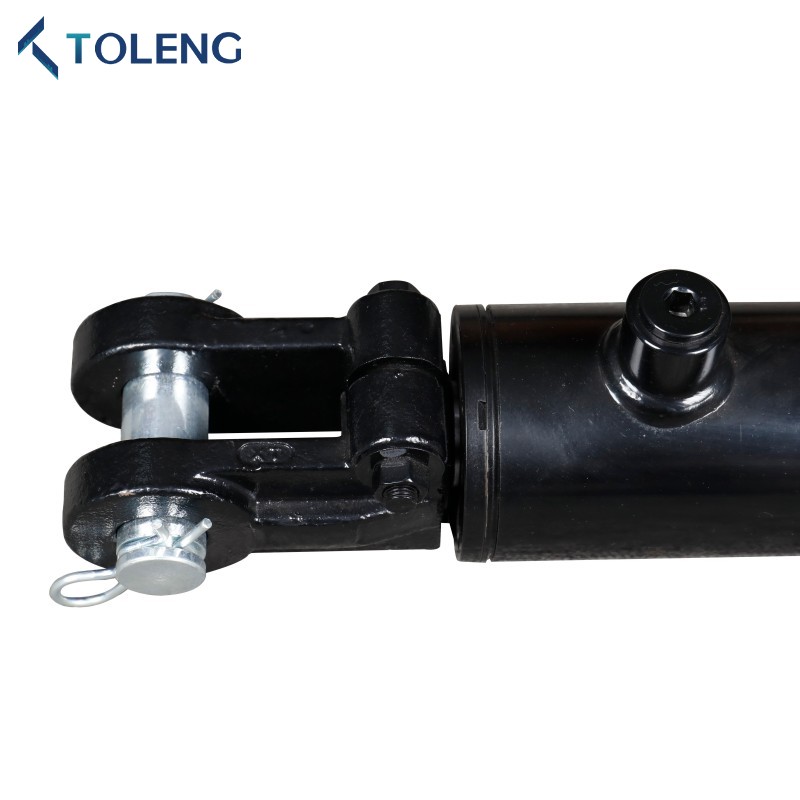

Detalhes padrão do cilindro hidráulico da série ACL
