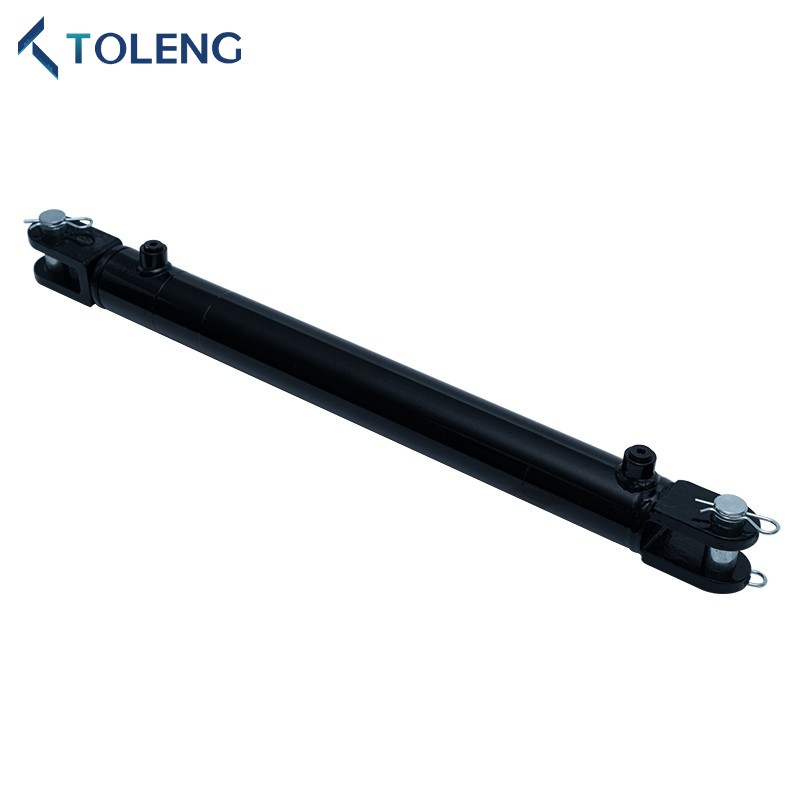

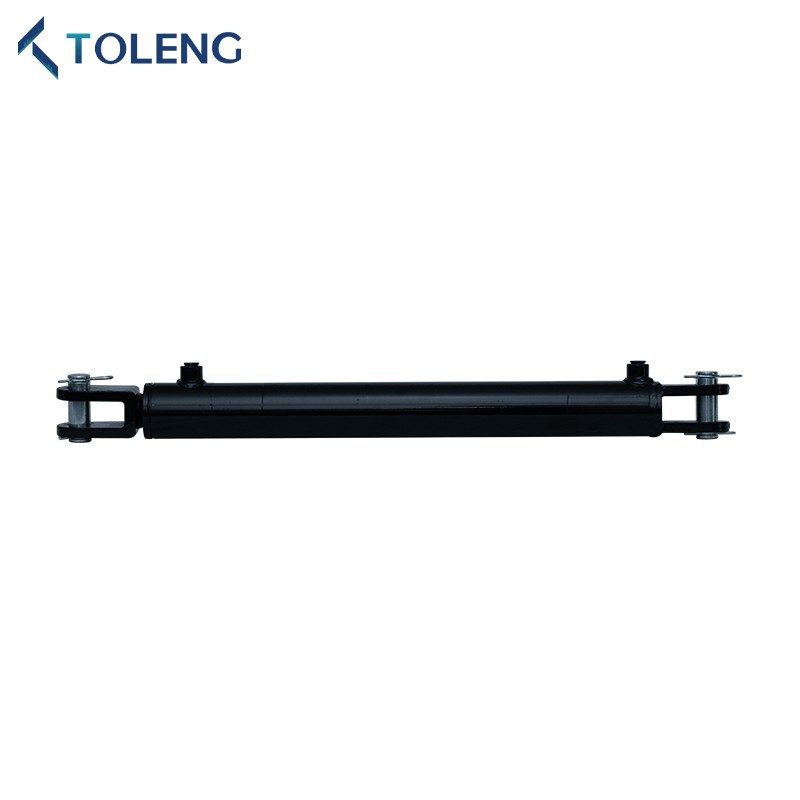

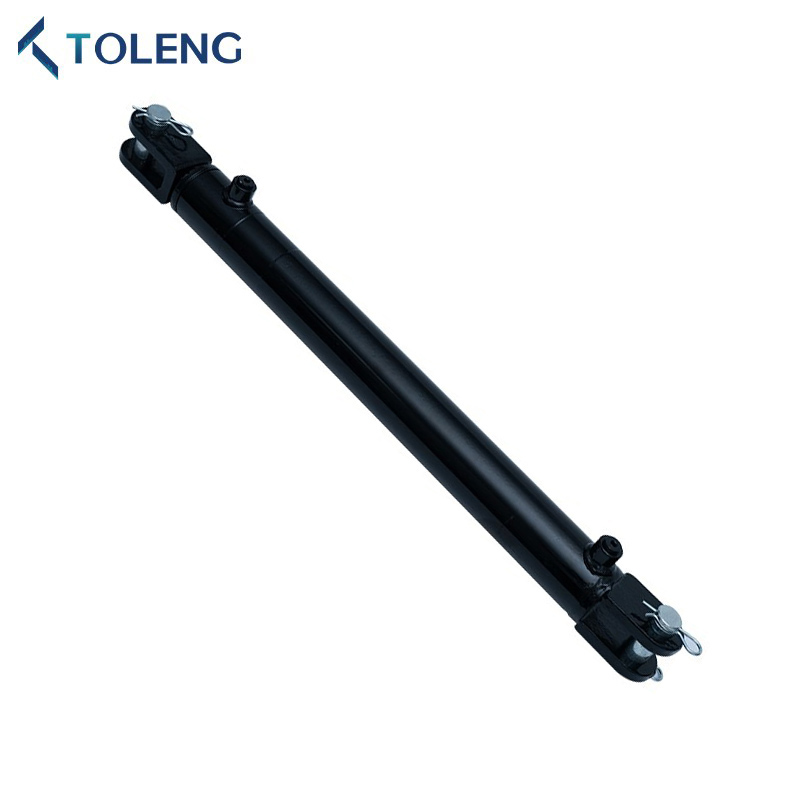

Cilindro hidráulico soldado da série WCL padrão
Toleng é um renomado fornecedor de cilindros hidráulicos para aplicações industriais na China. Nossos cilindros atendem a todos os principais padrão da indústria, com outras especificações disponíveis mediante solicitação. Todos os cilindros hidráulicos soldados da série WCL Standard WCL são projetados para oferecer serviços longos e eficientes com requisitos de baixa manutenção, garantindo alta produtividade ao longo da vida útil do produto.
Enviar consulta
Descrição do produto
O cilindro hidráulico soldado da série WCL Standard WCL é um componente especializado projetado para atender aos requisitos exclusivos e específicos em vários setores. Criado com precisão e inovação, oferece desempenho e confiabilidade excepcionais. A experiência de Toleng garante que esse cilindro seja projetado para superar os desafios representados por aplicações não convencionais.
Os cilindros hidráulicos da série WCL padrão são fáceis de instalar e exibir alto desempenho. Todo cilindro sofre testes estritos que superem os padrões do setor, garantindo a máxima confiabilidade e desempenho. Além disso, eles são econômicos e estão sempre em alta demanda.
Os cilindros hidráulicos da série WCL padrão são fáceis de instalar e exibir alto desempenho. Todo cilindro sofre testes estritos que superem os padrões do setor, garantindo a máxima confiabilidade e desempenho. Além disso, eles são econômicos e estão sempre em alta demanda.
Especificação de cilindro hidráulico soldado da série WCL padrão
1. Pressão trabalhadora: 3000 psi
2.Rod: aço, indução endurecida e cromo banhado
3.Piston: Ferro dúctil, para maior durabilidade
4.Tube: aço, aprimorado e precisão acabada
5.GLAND: rosqueado
6. pinos: aço, banhado por zinco
7.Seals: Hallite, Aston, Nok, DZ, etc. Qualidade superior. Personalizável.
8. Paint: preto, verde, vermelho, amarelo, etc. As cores personalizadas estão disponíveis.
2.Rod: aço, indução endurecida e cromo banhado
3.Piston: Ferro dúctil, para maior durabilidade
4.Tube: aço, aprimorado e precisão acabada
5.GLAND: rosqueado
6. pinos: aço, banhado por zinco
7.Seals: Hallite, Aston, Nok, DZ, etc. Qualidade superior. Personalizável.
8. Paint: preto, verde, vermelho, amarelo, etc. As cores personalizadas estão disponíveis.
Parâmetros técnicos do cilindro hidráulico soldado da série WCL
| PAPEL NÚMERO |
Insider DIÂMETRO |
Fora DIÂMETRO |
*UM | B | C | D | *E | F | G | H | J | K | HASTE DIÂMETRO |
PORTA |
| TWCL15- | 1,50 " | 2,00 " | 8.25 " | 1.62 " | 0,87 " | 1,37 " | 2,25 " | 1,37 " | 0,75 " | 0,76 " | 0,93 " | 1,87 " | 1,00 " | 3/8NPT |
| TwCl20 | 2,00 " | 2,50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.07 " | 1,00 " | 2.06 " | 1,25 " | 3/8NPT |
| TWCL25- | 2,50 " | 3,00 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.01 " | 0,81 " | 2.18 " | 1,50 " | 1/2NPT |
| TWCL30- | 3,00 " | 3,50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.01 " | 0,81 " | 2.18 " | 1,50 " | 1/2NPT |
| TWCL35- | 3,50 " | 4,00 " | 10.25 " | 2.37 " | 1.12 " | 2,00 " | 3.12 " | 2.12 " | 1,00 " | 1.01 " | 0,93 " | 2.18 " | 1,75 " | 1/2NPT |
| TWCL40- | 4,00 " | 4,50 " | 10.25 " | 2.37 " | 1.12 " | 1,75 " | 3.12 " | 2,00 " | 1,00 " | 1.01 " | 1.06 " | 2.18 " | 2,00 " | 1/2NPT |
| TWCL50 | 5.00 " | 5,50 " | 13.00 " | 3.12 " | 1.62 " | 2,25 " | 3,62 " | 2,25 " | 1,50 " | 1.51 " | 1,37 " | 2,75 " | 2,50 " | 1/2NPT |
| *Para 8 "AVC:*a = 12,25" (2 "a 4" furo) | ||||||||||||||
| *Para 8 "AVC:*e = 5,12" (2 "a 4" furo) | ||||||||||||||
| *Para o furo de 1,50 "a 4,00": as portas SAE estão disponíveis | ||||||||||||||
| Faixa de temperatura de vedação: -30 ℃/+100 ℃ (-22 ° F/+212 ° F) | ||||||||||||||
| Velocidade máxima de vedação: 3 pés/s | ||||||||||||||
| Pressão de trabalho máxima retraída = 3000psi | ||||||||||||||
| Cilindro feminino soldado | |||||||
| Número da peça | HASTE DIÂMETRO |
Furo & AVC |
Dimensões | Tamanho da porta | ALFINETE TAMANHO |
PESO (Lbs |
|
| Retraído | Estendido | ||||||
| TWCL30-1504 | 1 | 1,5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 3/4 | 8 |
| TWCL30-1506 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1.5 “x10” | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4 ” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2 “x10” | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 NPT | 1 " | 18 |
| TWCL30-2506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5 “x10” | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2,5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2,5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| Soldado feminino cilindro | |||||||
| Número da peça | HASTE DIÂMETRO |
Furo & AVC |
Dimensões | Tamanho da porta | ALFINETE TAMANHO |
PESO (Lbs) |
|
| Retraído | Estendido | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3 “x10” | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 27 |
| TWCL30-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3,5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3,5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| Cilindro feminino soldado | |||||||
| Número da peça | HASTE DIÂMETRO |
Furo & AVC |
Dimensões | Tamanho da porta | ALFINETE TAMANHO |
PESO (Lbs) |
|
| Retraído | Estendido | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0 “x10” | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4.0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4.0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4.0 "x20" | 30-1/4 ” | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4.0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4.0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5.0 "x4" | 16-1/4 " | 20-1/4 " | 1/2NPT | 1 " | 64 |
| TWCL30-5006 | 5.0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5.0 "x8" | 20-1/4 " | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0 "x10" | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5.0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5.0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5.0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5.0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5.0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5.0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5.0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5.0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5.0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5.0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5.0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5.0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||
Detalhes padrão do cilindro hidráulico da série WCL
